详情介绍

汽车外装饰件涂装线参数


工序流程(汽车内外装饰件)

上料 →预脱脂 →主脱脂→No.1水洗→No.2水洗→纯水洗 →纯水MIST 自动 Air Blow →人工 Air Blow→水切炉→火焰处理 →涂装线→静电除尘器→喷面漆→流平→喷油漆→流平→喷罩光漆→流平→干固风干→查验、打磨抛光、检测→包装


线体基本参数

工艺参数:

1)工件种类:汽车内外饰件等;

2)工件材质:五金件或塑胶件等

3)工件尺寸:按客户需求定制

4)较大工件高度:按客户需求定制

5)工艺线速:可调线速0.5--5m/min;

6)IR烤炉炉温:室温--160℃自动恒温控制;(适用于五金及塑胶烤漆)

7)单线产能:按客户生产时间另行统计


基本设计要求

   1)作业环境要求:

(A)喷漆房、供油室、流平区均按静态1万级标准,恒温恒湿送风 ; 温度18--28度,湿度40%--70%±10%;

(B)其他封闭区域按静态10万级标准供风,具备有效降温及加热功能;

   2)输送:采用分段多线组合式输送,按平面布置图设计;

   3)喷漆:地轨SP线,或地轨平面线或机器人+转台自动喷涂,配机器人+供漆系统+喷枪+喷控;

   4)地面:设备安装区域需制作环氧树脂自流平地面;

   5)无尘净化隔间:

(A)立墙全部采用防火岩棉彩板制作;

(B)顶板全部采用高强度防火玻镁彩板制作;(按平面图隔房)

(C)喷漆作业区按图制作防爆砖墙;


技术亮点

1.前处理热能回流循环系统

2.立体干式喷涂

3.冠杰工业智能管理系统

4.工件动态轮廓扫描系统

5.空调送风自动循环系统

6.全方位V0C废气收集/治理(直接RT0)系统

7.静止室燃气三元体辐射炉

8.气电红外线催化炉

9.UV固化炉

10.余热回收系统

11.SKID输送系统

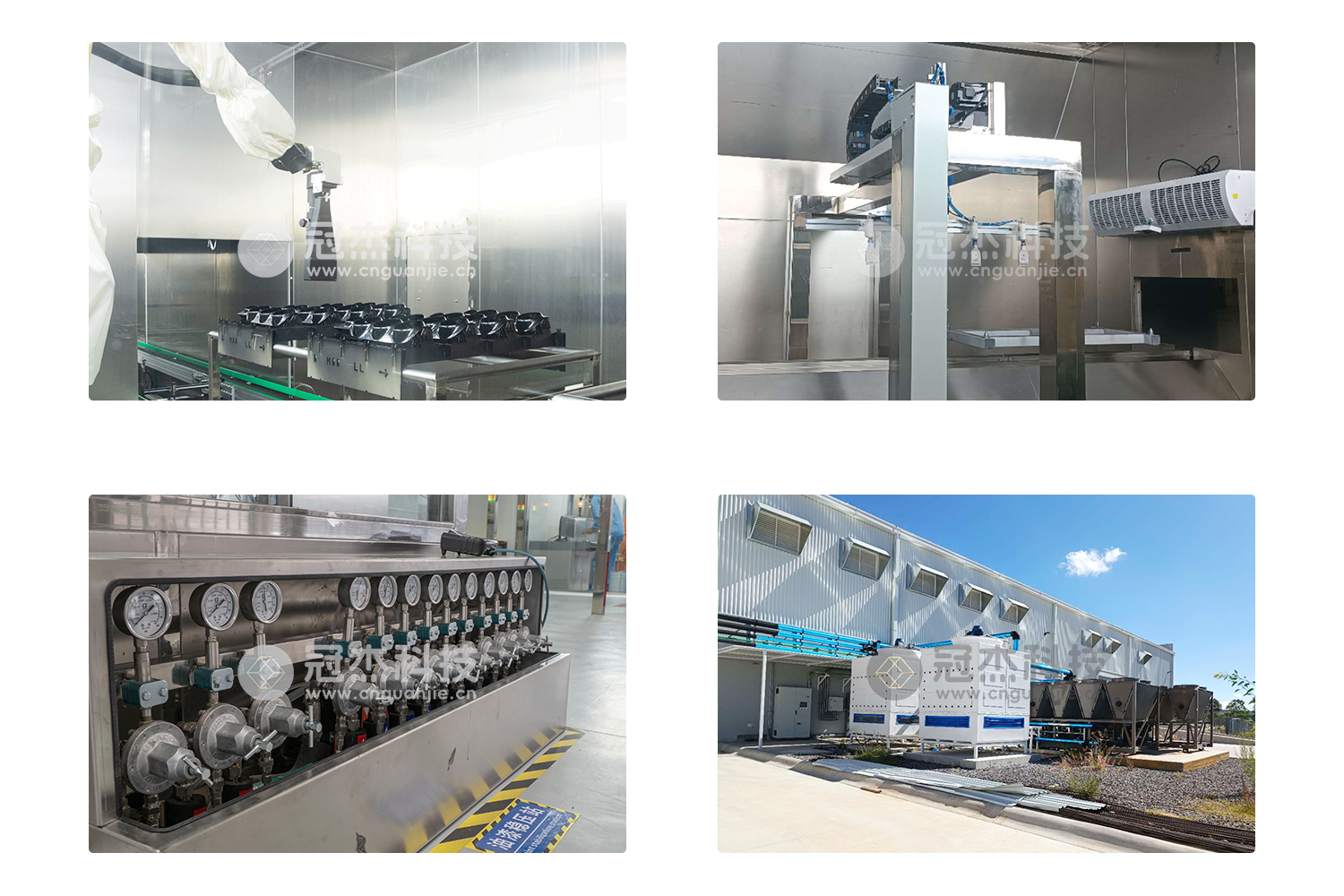

汽车外装饰件涂装线(图1)

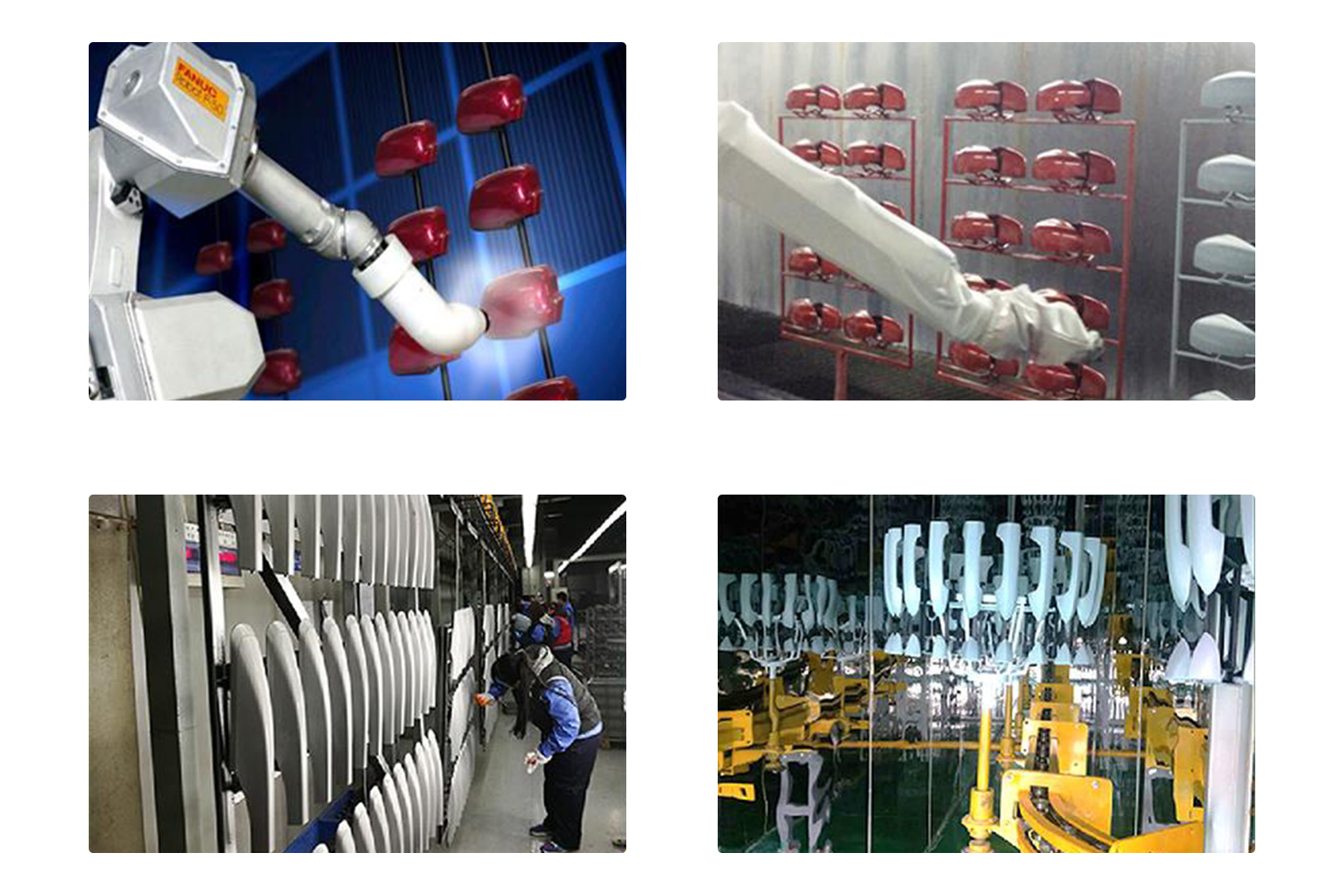

汽车外装饰件涂装线(图2)

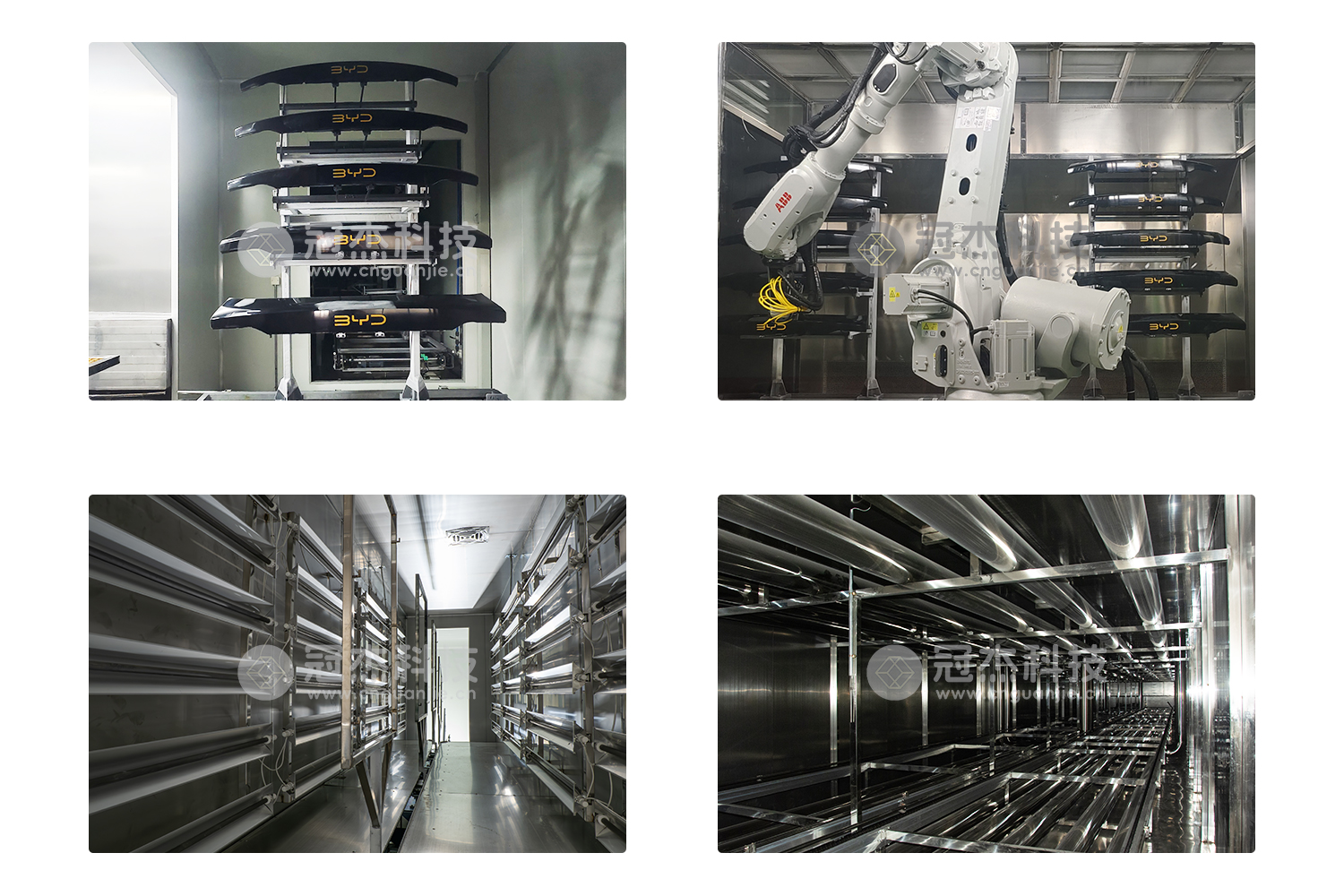

汽车外装饰件涂装线(图3)

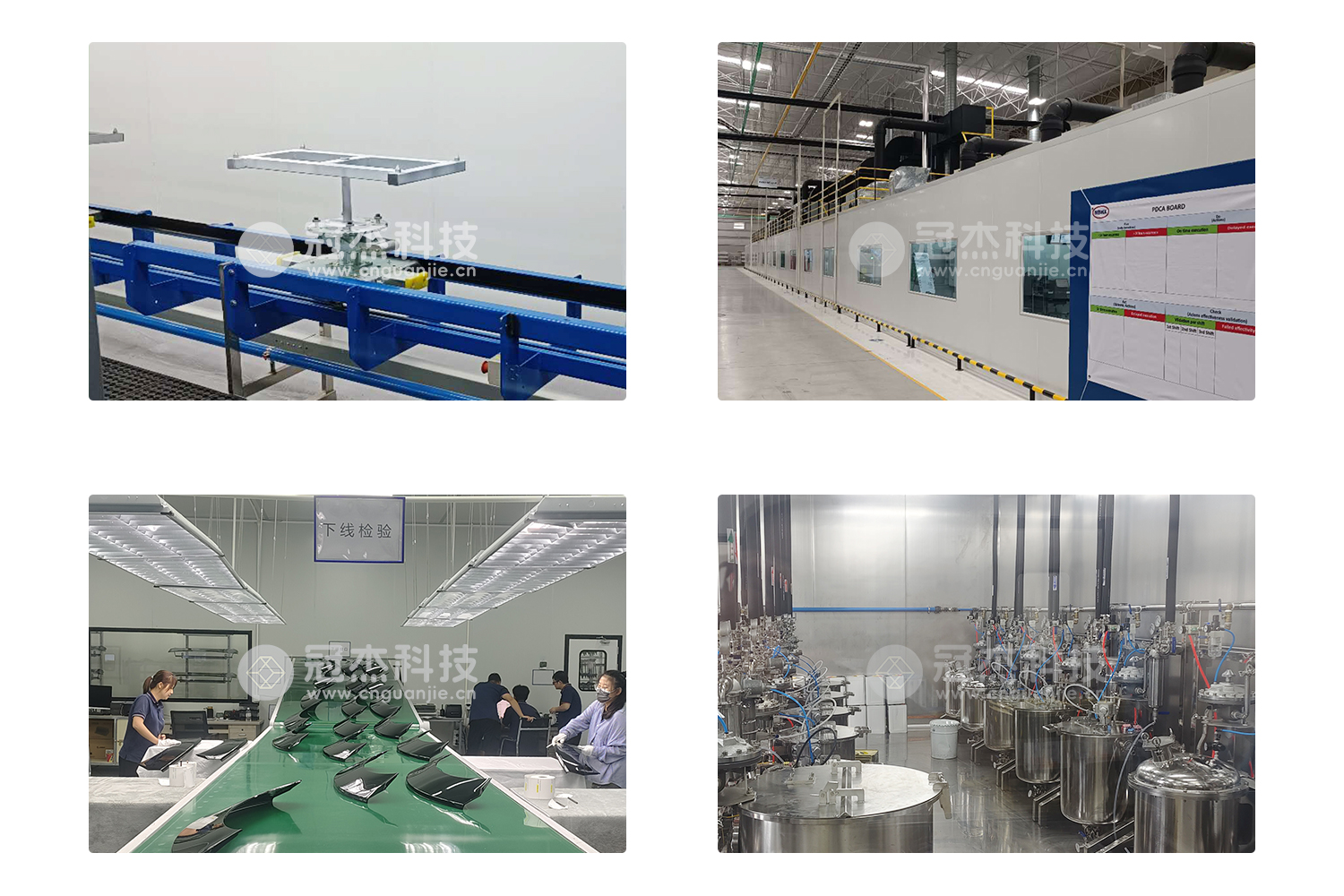

汽车外装饰件涂装线(图4)

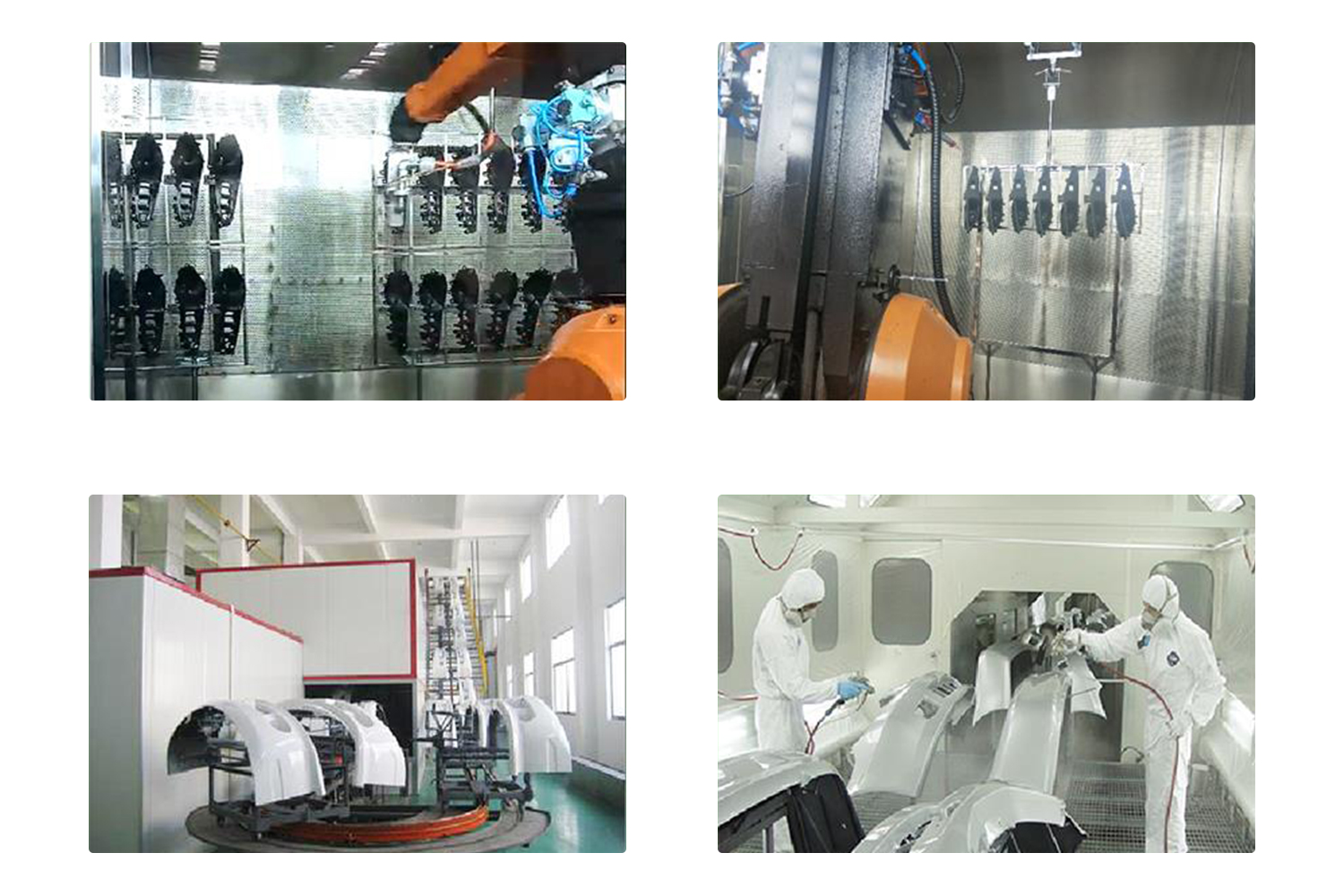

汽车外装饰件涂装线(图5)

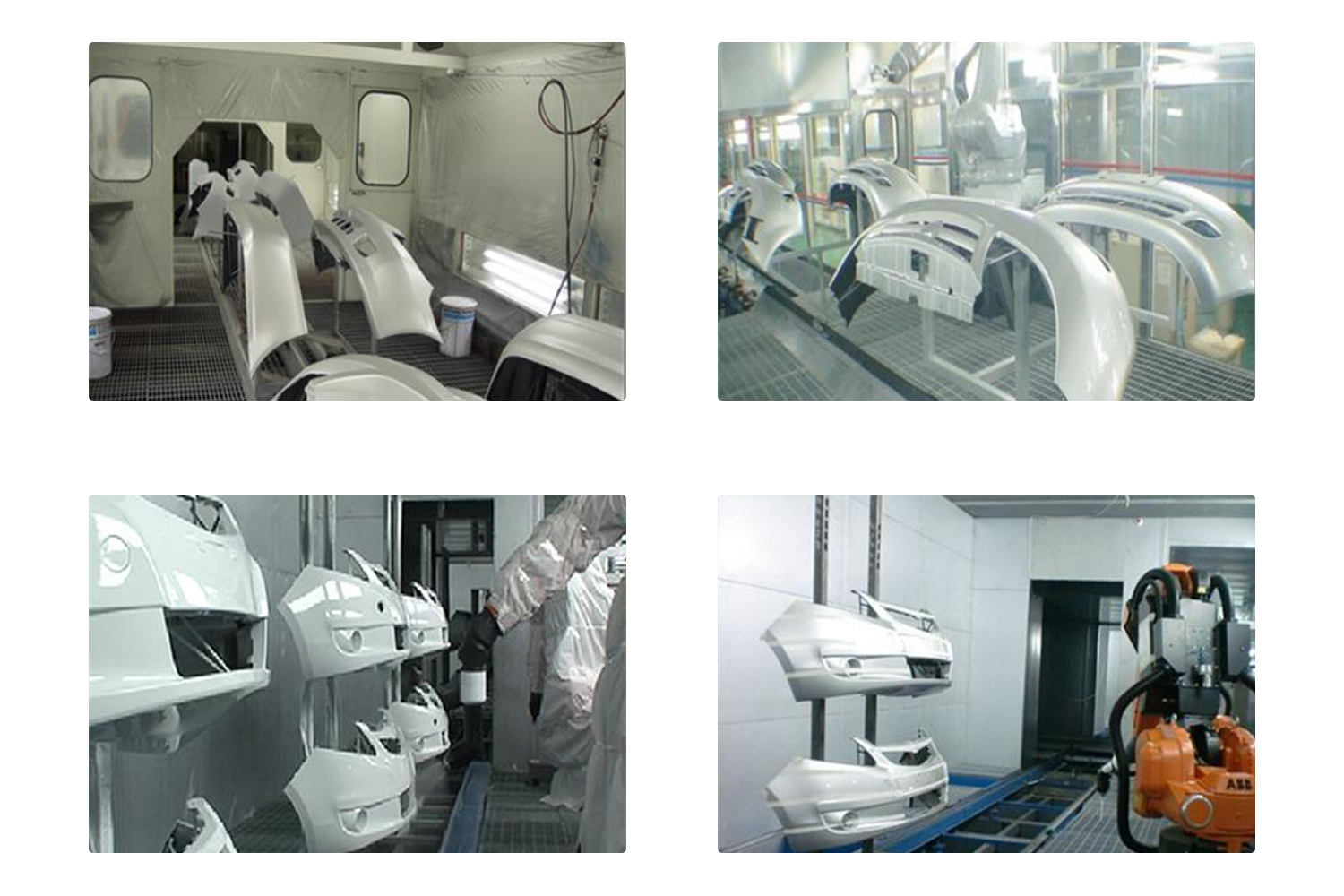

汽车外装饰件涂装线(图6)

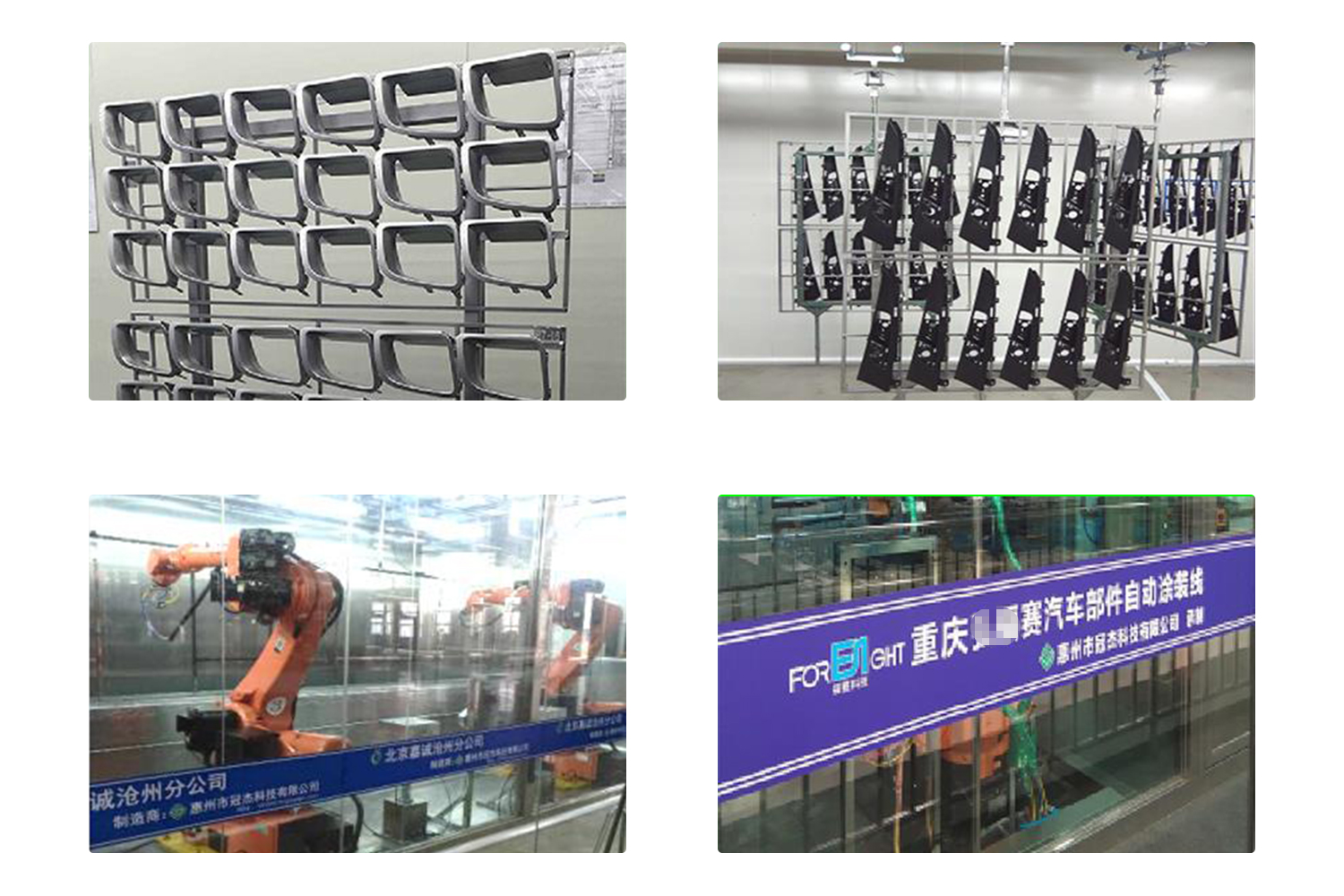

汽车外装饰件涂装线(图7)

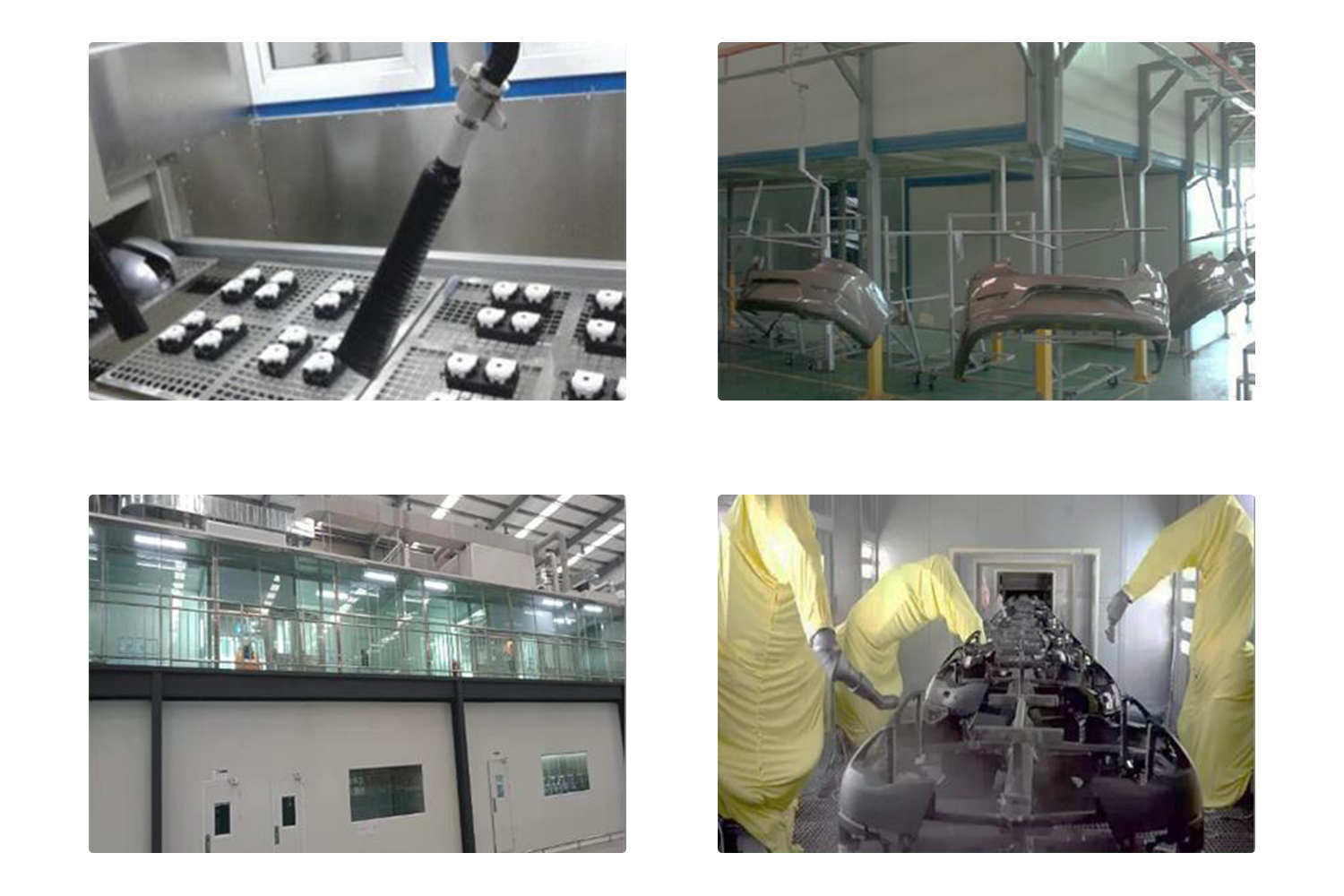

汽车外装饰件涂装线(图8)

汽车外装饰件涂装线(图9)
